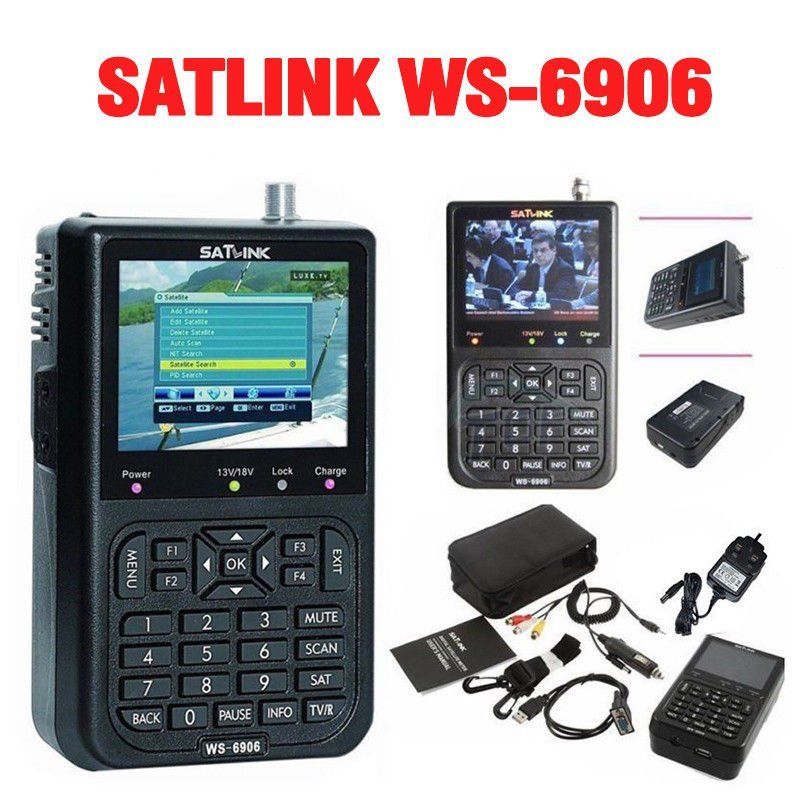

Недорогой и надежный прибор для настройки спутниковых антенн Satlink WS-6906
Прибор отличается быстрой и уверенной работой, низким потреблением энергии и высокой надежностью.
Параметры и характеристики
• Быстро и точно настраивает спутниковую антенну.
• Показывает уровень сигнала прямо на собственном экране.
• Транспондеры, частота, скорость передачи и полярность, и другие параметры могут быть изменены пользователем.
• Имеется русский язык в меню.
• В ходе настройки прибор отображает: Signal Intensity, Signal Quality, BER.
• Прибор не нуждается в дополнительной ручной калибровке, благодаря интегрированной системе автокалибровке. Эта система производит процедуру автокалибровки при каждом включении устройства. Так что при каждой установке вы можете быть абсолютно уверены в точности своего SAT Finder.
• Все актуальные спутники видны на экране аппарата.
• Автоматически вычисляет углы тарелки и настройки основываясь на вашем местоположении.
― 3.5" цветной LCD дисплей
― Цифровое изображение и звук
― Аудио/видео вход и Аудио/видео выход
― Возможен просмотр открытых каналов
― Считывание ошибок, шумов и уровня сигнала
― Lithium-ion аккумулятор 1950mA
― Поддержка дайсика и 22kHz Switch
― Входные частоты: 950 ― 2150MHz
― Уровень сигнала: 65dbm~25dbm
― Видео форматы: PAL/NTSC/SECAM
― Софт обновляется через USB
― Размеры: 158x95x45
A / V вход прибора позволяет подключать камеры видеонаблюдения, что делает устройство очень полезным инструментом для установщиков систем видеонаблюдения. Установщик может точно установить фокусное расстояние и направление каждой камеры.
Спецификации
Прием системы DVB-S ДА
Измерение входного Разъем F
Частотный диапазон 950 ... 2150 МГц
Уровень сигнала -65 ...- 25 дБм
LNB мощность 13/18V, не более 400 мА
Переключение диапазонов 0 / 22 кГц
DiSEqC 1.0
Демодулятор Модуляции QPSK
Скорость передачи 2 ... 45 Мбит / с
SCPC и MCPC поддержка ДА
Спектр инверсии Автоматическое преобразование
Система Процессор 32-бит, 200 МГц
SDRAM 16 Мб
FLASH 2 МБ
EEPROM 8 КБ
Видео декодер MPEG-2 ДА
Источник мощности до 15 Мб / с
Резолюции 720x576, 720x480
Телевизионных систем PAL / NTSC / SECAM
MPEG Audio MPEG 1 Layer 1 & 2 ДА
Аудио выход моно
Частоты дискретизации 32, 44,1, 48 кГц
Последовательный интерфейс Разъем F
Power Li-Ion бат. потенциала 1,95 А
Напряжение питания (устройство) 12,6 В постоянного тока
Напряжение питания (зарядное устройство) 90 ... 240 В переменного тока
Разъемы A / V вход и выход Мини-разъем
Вес С упаковкой 1,22 кг
гарантия 3 мес.

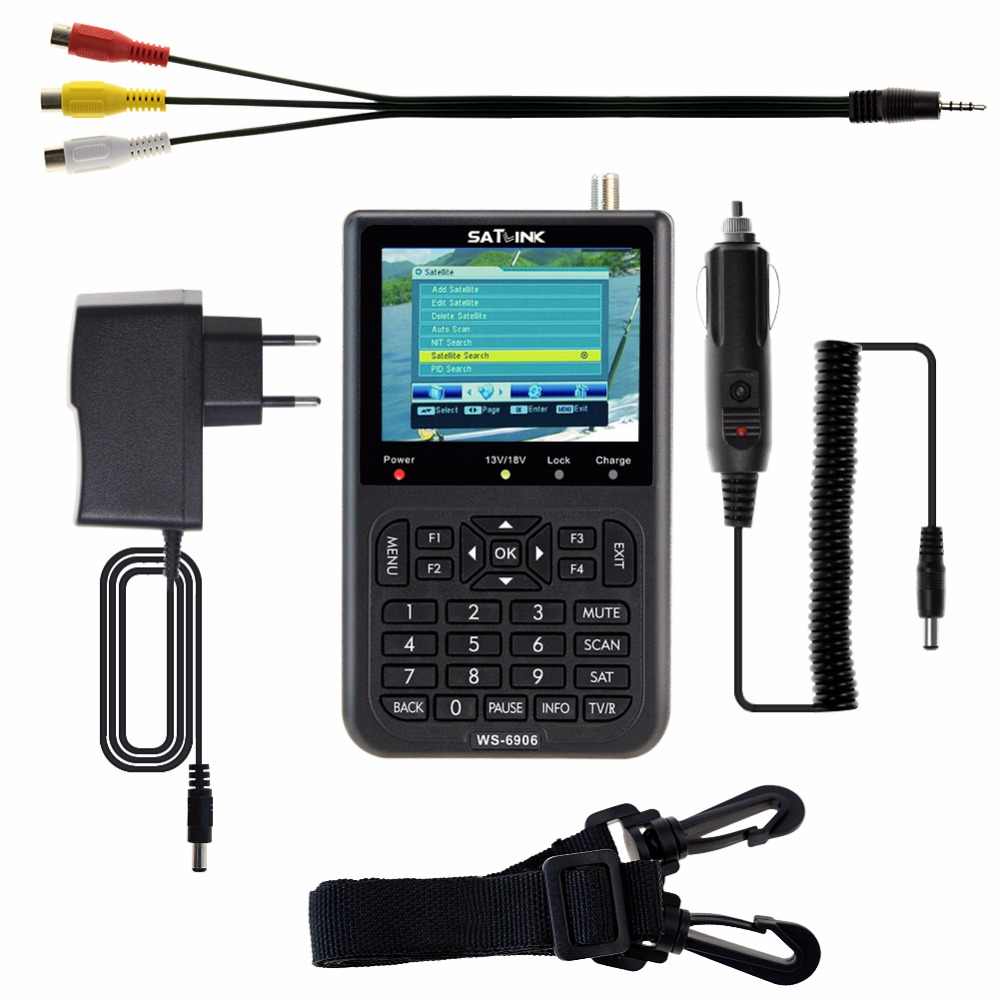

Комплектация: ремешок (на шею), чехол, зарядка 12VDC, автомобильная зарядка.
Сайт производителя: www.sat-link.com.cn

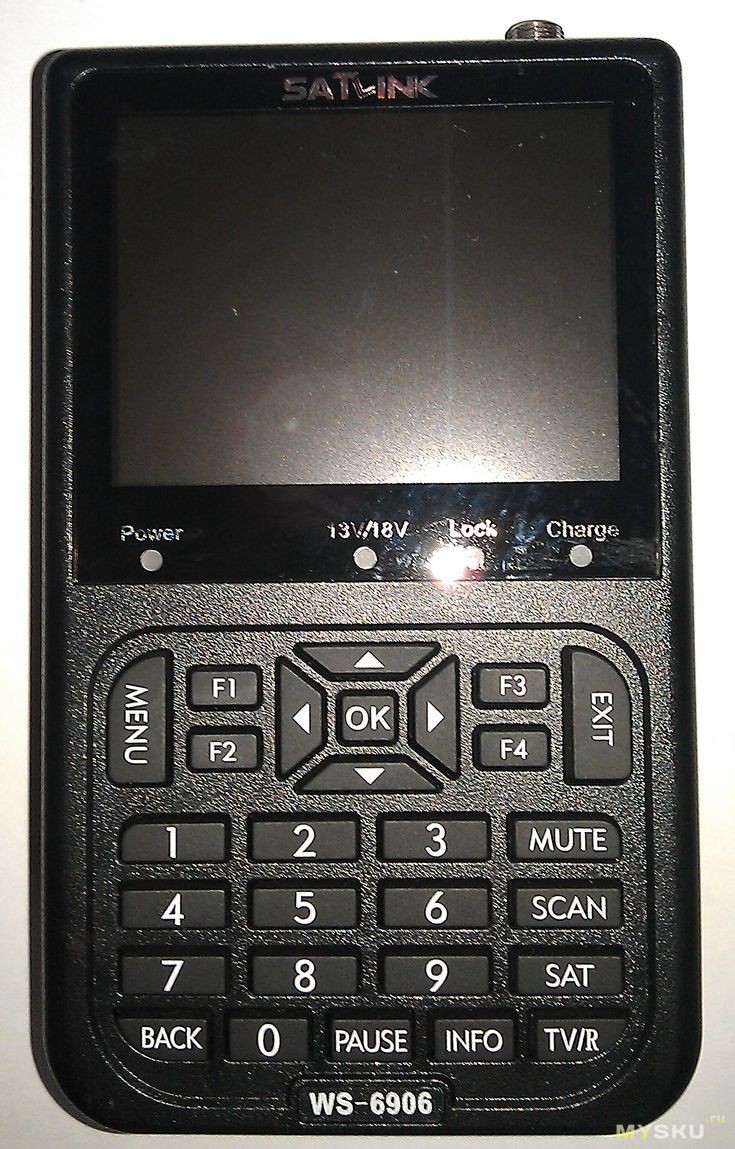

Общий вид, комплектация, упаковка
Копус прибора сделан из прочной пластмассы. Половинки корпуса плотно соединяются друг с другом 8 саморезами. Платы надежно крепятся в установочных гнездах. Монтаж и пайка элементов выполнены качественно. Наличие всяческих соединительных проводов сведено к минимуму. Те же, что есть, оснащены разъемами, надежно фиксирующимися в коммутационных гнездах. Все это предполагает высокую надежность прибора при тряске и ударах, неизбежно сопровождающих работу установщика.
Сатметр выполнен на процессоре ALI 3328G, специально разработанным для малогабаритных спутниковых ресиверов.
Акуумулятор сатметра надежно герметизирован специальной пленкой и находится в гнезде, оснащенном мягой демпферной подкладкой, оберегающей его от сотрясений и механических повреждений
Основные пункты меню
Редактирование парметров канала
Редактирование настроек спутника: добавление удаление спутника, параметры конвертора, параметры поиска
Выбор языка, параметры видео, настройки меню и т.д.
Системная информация, расчет положения антенны, обновление по
Добавление нового транспондера
Редактирование параметров конвертора
Работа с мотоподвесом
Изображение принимаемой программы
При нажатии кнопки INFO сатметр выводит на дисплей все необходимые параметры сигнала.

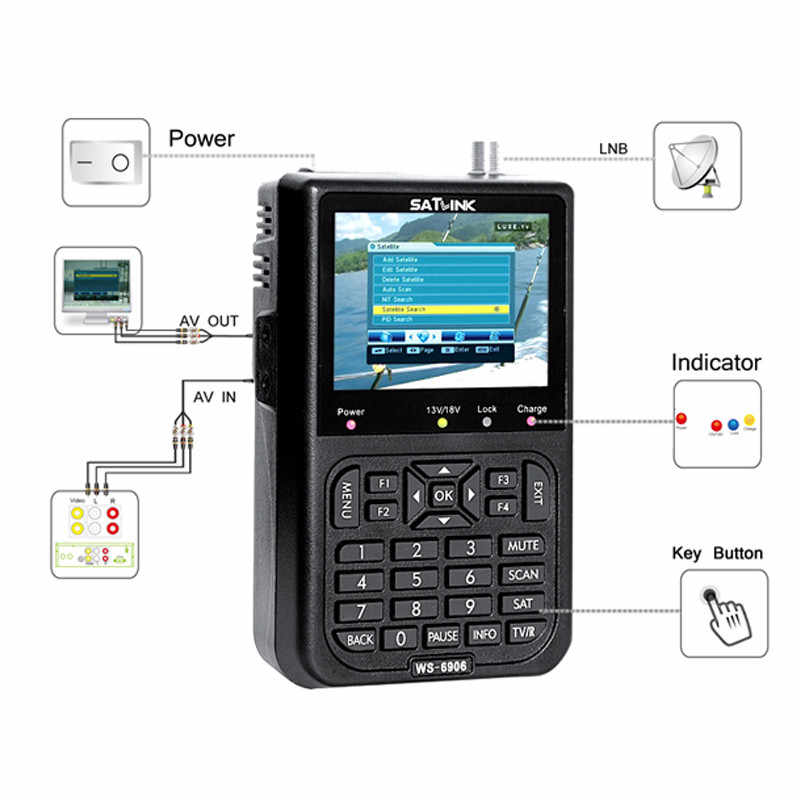

Как видно, прибор оснащен всеми функциями нормального спутникового ресивера. Он позволяет получить на дисплее качественное изображение принимаемого спутникового телеканала и выводит все, необходимые для настройки, параметры сигнала. Кнопки управления, расположенные на передней панели сатметра имеют большие размеры и легко нажимаются даже через прозрачный пластик передней панели кожуха. Если держать ресивер одной рукой, то большим пальцем можно манипулировать без труда всеми кнопками управления. Сатметр оснащен регулируемым ремешком, что позволяет в процессе настройки антенны вешать его на шею. Верхняя часть прибора оснащена тумблером включения питания. В большинстве сатметров включение-выключение прибора осуществляется регулируемым по времени нажатием кнопки включения, что не всегда является удобным, особенно в полевых условиях, на морозе. Не всегда удается быстро включить или выключить прибор. Оснащение же простым механическим выключателем является более удобной реализацией функции включения-выключения прибора, используемого преимущественно в полевых условиях. На левом боку сатметра расположены два разъема типа миниджек для подключения входа аудио-видео сигнала от постороннего источника (например при настройке видеонаблюдения) и вывода аудио-видео сигнала от сатметра. Нижняя панель оснащена разъемом для подключения зарядного устройства и USB портом для обновления программного обеспечения.
При помощи программы SatlinkTools можно производить операции по обновлению по сатметра, редактирования списка каналов и т.п.
*Программа SatlinkTools
*Инструкция по эксплуатации
*Инструкция по обновлению по
